高壓試驗裝置通用技術條件
第3部分：無局放試驗變壓器
Generaltechnicalspecificationofhighvoltagetestdevices
Pat3 nonpartialdischargetestingtransformer
2004-03發布
2004-06-01實施

中華人民共和國電力行業標準
L/T848.3—2004

前言
本標準是根據原國家經濟貿易委員會電力司《關于下達2000年度電力行業標準制、修定計劃項目的通知》（電力[2000]70號文）下達的《高壓試驗裝置通用技術條件》制定標準項目進行的。
DL/T848《高壓試驗裝置通用技術條件》本次發布以下5個部分：
——第1部分：直流高壓發生器；
——第2部分：工頻高壓試驗裝置；
——第3部分：無局放試驗變壓器；
——第4部分：三倍頻試驗變壓器裝置；
——第5部分：沖擊電壓發生器。

本部分為DL/T848《高壓試驗裝置通用技術條件》的第3部分。
本部分由中國電力企業聯合會提出。
本部分由全國高壓電氣安全標準化技術委員會歸口。
本部分負責起草單位：武漢高壓研究所。
本部分主要起草人：伍志榮、蔡崇積、陳竹、李彬、張炳生、劉鵬華。
本部分由武漢高壓研究所負責解釋。

高電壓測試儀器通用技術條件
第3部分：無局放試驗變壓器

1、范圍
DL/T848的本部分規定了無局放試驗變壓器的基本參數、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本部分適用于對電工產品和絕緣材料等進行局部放電試驗的交流油浸式、干式、六氟化硫氣體式無局放試驗變壓器的生產、檢驗、驗收和使用。
本部分不適用于短路試驗等用途的試驗變壓器。

2、規范性引用文件
下列文件中的條款通過DL/T848的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版增不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本部分。
GB191 包裝儲運圖示標志EQVISO780：1997
GB1094.2 電力變壓器第2部分：溫升EQVIEC60076—2：1993
GB1094.5 電力變壓器第3部分：絕緣水平和絕緣試驗
BG/T8905—1996 六氟化硫電氣設備中氣體管理和檢測導則
GB/T10237 電力變壓壓器絕緣水平和絕緣試驗外絕緣的空氣間隙
GB/T16927.1—1997 高電壓試驗技術第1部分一般試驗要求
JB/T501—1991 電力變壓器試驗導則
JB/T3837—1996 變壓器類產品型號編制方法。

3、術語和定義
下列術語和定義適用于DL/T848的本部分。
3.1 高壓繞組 highvoltagewinding
具有高額定電壓的繞組。
3.2低壓繞組 lowvoltagewinding
具有低額定電壓的繞組。
3.3勵磁繞組 energizingwinding
向其他繞組從給電能的繞組。
3.4 測量繞組 measuringwinding
專門用于測量輸出電壓的繞組。
3.5 額定電壓比 ratedvoltageratio
高壓繞組與測量繞組或低壓繞組的額定電壓之比。

4 、產品分類、產品型號和基本參數
4.l 產品分類和型號
a）產品分類：
無局放試驗變壓器分油浸式、千式、六氟化硫氣體式三類。

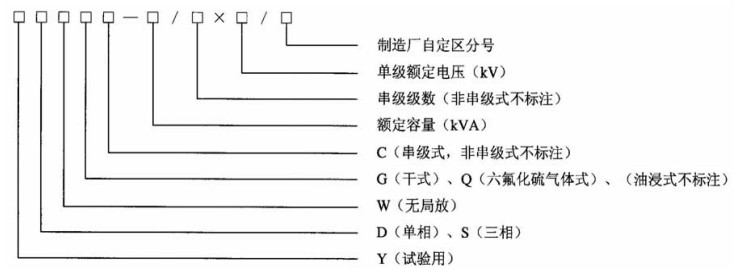

b）產品型號命名：
參照JB/T3837的規定。

4.2 基本參數
a）容量等級
3，5，10，25，30，50，100，150，200，250，300，400，500，600，750，1000，1500kVAo
b）額定容量與高、低壓繞組電壓配合建議采用表1的推薦值，特殊要求時，由制造廠與用戶雙方協商確定。

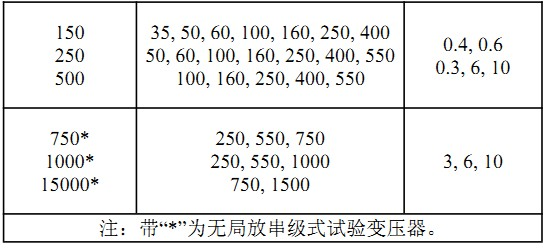

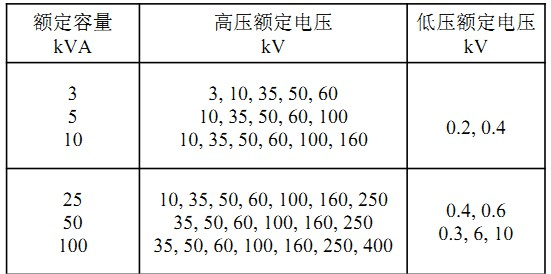

表1 額定容鼻與高、低壓繞組電壓配合推薦值

5、技術要求
5.1 正常使用條件
a）海拔
拔不超過1000m。
注：海拔超過1000時，外絕緣分2500m（l000m~2500m）及4000m（2500m~4000m）兩級。
b）環境溫度：
高氣溫：+40℃；
低氣溫：-5℃o
c）環境濕度：
當空氣溫度為+25℃時，空氣相對濕度不超過90%。
d）安裝場所：
安裝場所無影響無局放變壓器絕緣的氣體、蒸氣、化學性沉積灰塵、污垢及其他爆炸性介質及嚴重振動。
e）電源電壓的波形：
電源電壓的波形為正弦波，頻率為5Ohz。
f）無局放試驗變壓器使用時應使其輸入電壓逐漸升高，并且應有可靠的保護措施。
注：當上述正常使用條件下不能滿足使用要求時，由用戶與制造廠協商。
5.2 允許運行時間
無局放試驗變壓器，在額定容量及額定電壓下，在正常使用條件下，允許連續運行lh，再次在額定容量及額定電壓下運行lh的間隔時間為4h。在1倫額定電壓下和2/3額定電流時，允許連續運行。
5.3 溫升
在正常使用條件和額定容量運行情況下，無局放試驗變壓器各繞組的溫升限值應不超過65K。海拔超過1000m的溫升校正值按GBl094.2標準的規定。
5.4 絕緣水平及要求
a）高、低壓繞組、測量繞組電氣絕緣強度按表2及表3規定；

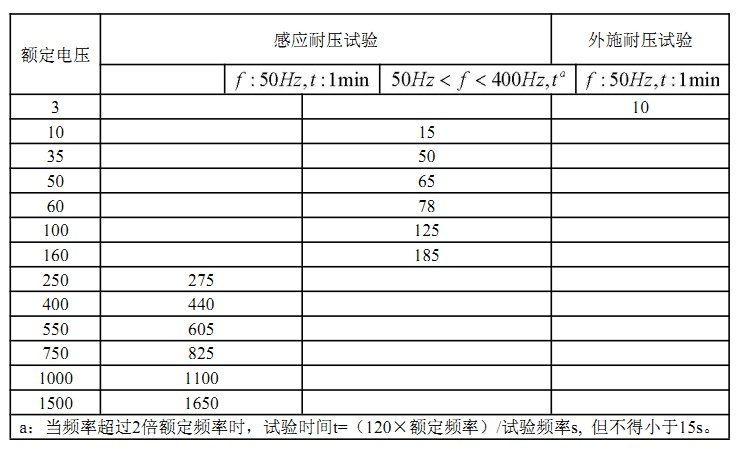

表2 高壓繞組

表3 低壓繞組、測量繞組 KV

b）在額定電壓下，局部放電視在放電量不大于3pC。試驗時間為30min；
c）各繞組對地的絕緣電阻R₆₀ 不小于1000MΩ；
d）變壓器油介電強度不小于50kV；
e）變壓器油介質損耗因數（tgδ，90℃）不大于0.5%；
f ）六氟化硫氣體絕緣無局放試驗變壓器氣體水分含量不大于300×10^-6 ；
g）使用于海拔高于1000m的無局放試驗變壓器，其外絕緣要求參照GBl0237的要求。
5.5 性能參數及要求
a）單臺無局放試驗變壓器的短路阻抗百分數為4%~12%。串級式無局放試驗變壓器的短路阻抗百分數應不大于18%。在表1中末包含容量的串級式無局放試驗變壓器的短路阻抗由制造廠和用戶協商確定。單臺和串級式無局放試驗變壓器空載電流不大于額定電流的10%。
b）制造廠應在企業標準或技術條件中提出無局放試驗變壓器的空載電流、空載損耗、短路阻抗百分數、負載損耗和額定電壓比規定值。制造廠也可與用戶協商提出這些參數的協議值。
c）無局放試驗變壓器的空載電流、空載損耗、短路阻抗百分數、負載損耗、額定電壓比的允許偏差應不超過表4的規定。

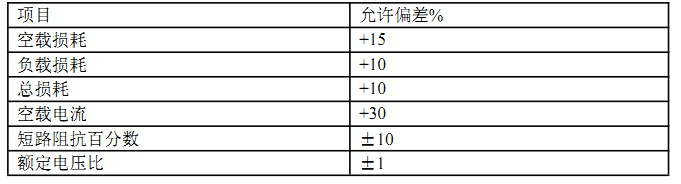

表4 性能參數及要求

d）繞組連接圖、相量圖、連接組標號見表5。

表5 繞組連接圖、相量圖、連接組標號

e）輸入50HzIE弦波時，無局放試驗變壓器額定輸出電壓波形成兩個半波相同的近似正弦波，且峰值和方均根（有效）值之比應為 ±0.07以內。
f）50kV~750kV級無局放試驗變壓器應有監測電壓的測量繞組，其額定電壓比一般采用1/500、1/1000，也可與用戶協商確定。
g）油浸式無局放試驗變壓器應進行50kpa氣壓（絕緣筒殼式應進行20kPa氣壓）的密封試驗。試驗時間12h，殘壓不低于所施加氣壓的70%，無滲漏，無永久變形；六氟化硫氣體絕緣無局放試驗變壓器制造廠應提出密封技術條件。其年漏氣率不大于1%。
5.6 一般結構要求
a）應裝有儲油柜（除密封式外），帶有儲油柜的無局放試驗變壓器應加裝帶油封的吸濕器。
b）無局放試驗變壓器應配便于接線的均壓球、均壓罩。
c）在低壓繞組、測量繞組和高壓繞組之間應有接地屏隔離，接地屏應可靠接地。
d）宜裝有注油、注絕緣氣體、放油和檢查油樣用的閥門。
e）宜裝有油位計，油位計應標注+40℃、+20℃、-5℃（戶內式）袖面線。六氟化硫氣體絕緣無局放試驗變壓器應裝有氣壓表或密度計。
f）應有可靠的接地螺栓，接地處應有明顯的接地符號或標明接地字樣。
9）50kVA及以下的無局放試驗變壓器應裝有移動滾輪。串級式應供給電位架、絕緣支柱、防暈屏蔽罩等全部附件。應有供起吊用的吊拌（環）。
h）外表面應涂漆保護。
i）應保證正常運輸后各部件相互位置不變，緊固件不松動。附件的布置及結構不妨礙吊裝、運輸及運輸中緊固定位。
5.7 組件
所使用的組件應符合其相應標準或技術條件的規定。

6、檢驗規則及試驗方法
6.l 型式試驗
在下列情況下需要進行型式試驗：
a）新結構產品投產前；
b）結構、原材料、工藝萬法變更時；
c）停產1年的產品再次投產時；
d）連續生產的產品每3年進行一次；
e）法定產品質量監督檢驗部門認為需要時。
型式試驗的項目和技術要求按表6的規定進行。
表6 無局放試驗變壓器試驗項目和技術要求

6.2 出廠例行試驗
制造廠對生產的每臺產品進行檢驗。
出廠例行試驗的項目和技術要求按表6的規定進行。制造廠應提供本部分規定的型式試驗報告和出廠例行試驗報告給用戶。
出廠例行試驗報告中應給出變壓器沒的牌號及性能試驗報告。
6.3 試驗方法
試驗方法見表6。

7 、產品標志、包裝、運輸和貯存
7.1 標志及銘牌
產品外部接線端子應有標志，標出相應繞組端標號，其標志應牢固并防腐蝕。
產品應有耐久而不易腐蝕的銘牌，其標志應清晰耐久。每臺產品應有下列標志：
a）國名（國內銷售產品可省略）；
b）產品名稱、型號及產品編號；
c）制造廠名；
d）出廠序號；
e）相數；
f ）額定頻率，Hz；
g）使用條件
h）繞組連接圖和連接組標號；
i ）額定容量，kKA；
j ）各繞組的額定電壓，kV；
k）各繞組的額定電流，A；
l ）短路阻抗，%；
m）空載電流，%
n）允許運行時間，h；
o）器身質量，kg或t;
p）油質量，kg或t；
q）總質量，kg或t;
r ）制造年月
串級式變壓器應在低級單臺銘牌的一側增設一個串級變壓器的總銘牌，并應有下列標志：
a）制造廠名；
b）使用條件；
c ）串級短路阻抗（以高壓側容量為基準的計算值），%；
d）串級及并聯運行方式的有關接線及數據，包括容量、電流、電壓、運行時間；
e）串級空載電流（以高壓側容量為基準的計算值），%；
f ）串級總質量，kg或t；
g）制造年月。
7.2 包裝
產品應附有全套的（包括組件、附件）安裝使用說明書、產品合格證書、出廠例行試驗記錄、產品外形尺寸圖、運輸尺寸圖、拆卸一覽表、銘牌或銘牌標志圖、各件表及裝箱單。
出廠資料應妥善包裝，防止受潮及損壞。包裝標志應符合GBl91的規定。
7.3 運輸
應在充滿變壓器油或充絕緣氣體的情況下運輸，運輸過程中應無嚴重振蕩、顛簸及沖擊現象，并應保證所有附件不受損壞。
7.4 貯存
應保證在運輸和貯存期間能防止潮濕和雨淋。
