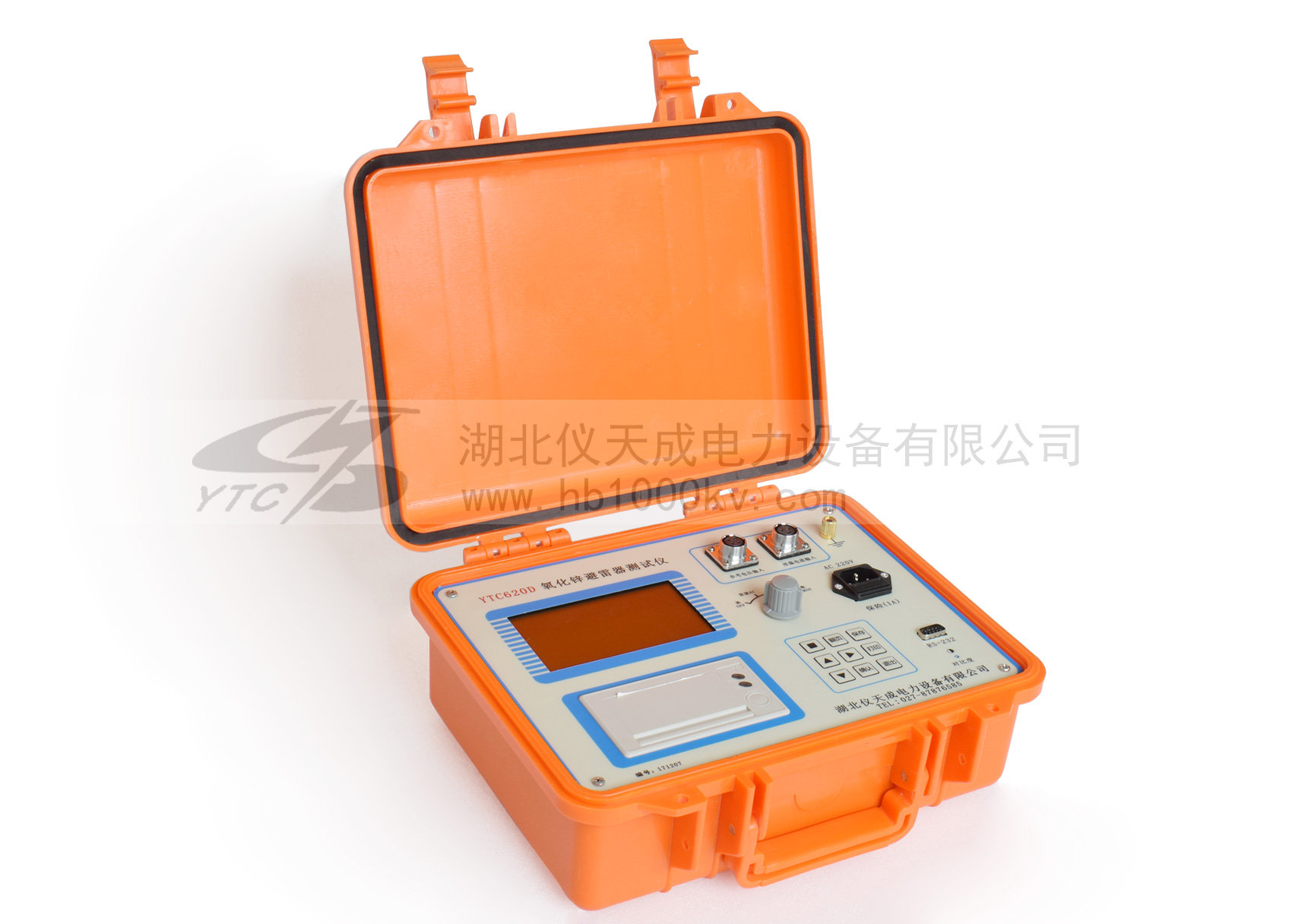

YTC620D氧化鋅避雷器測試儀

YTC620D氧化鋅避雷器測試儀以先進的微型計算機為控制部件，全智能操作，具有抗干擾能力強，測量準確可靠,功能強大,操作方便等優點，是現場和實驗室檢測氧化鋅避雷器各項交流電氣參數的可靠測試儀器。
運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC620D氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。
YTC620D氧化鋅避雷器測試儀運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。該氧化鋅避雷器特性測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。
該氧化鋅避雷器特性測試儀采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

產品別稱：氧化鋅避雷器測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀。

產品特征：
1、氧化鋅避雷器測試儀采用大屏幕液晶顯示，全漢字菜單操作，使用簡便；
2、多種測量方式，可用PT二次法、實驗室測量法、在線電流法等測量方法；
3、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據的可靠性；
4、參考電壓輸入端有0.1A保險管，在儀器內部還有隔離互感器，將儀器與現場PT徹底隔離，雙重保險確保PT安全；
5、具有阻性電流基波峰值輸出、基波電流與基波電壓間夾角等參數,輸出參數穩定,易于判斷避雷器的好壞；
6、具有邊相校正功能,可消除現場帶電測試的干擾；
7、儀器自帶可充電電池,不用220V交流電可連續工作3小時以上；

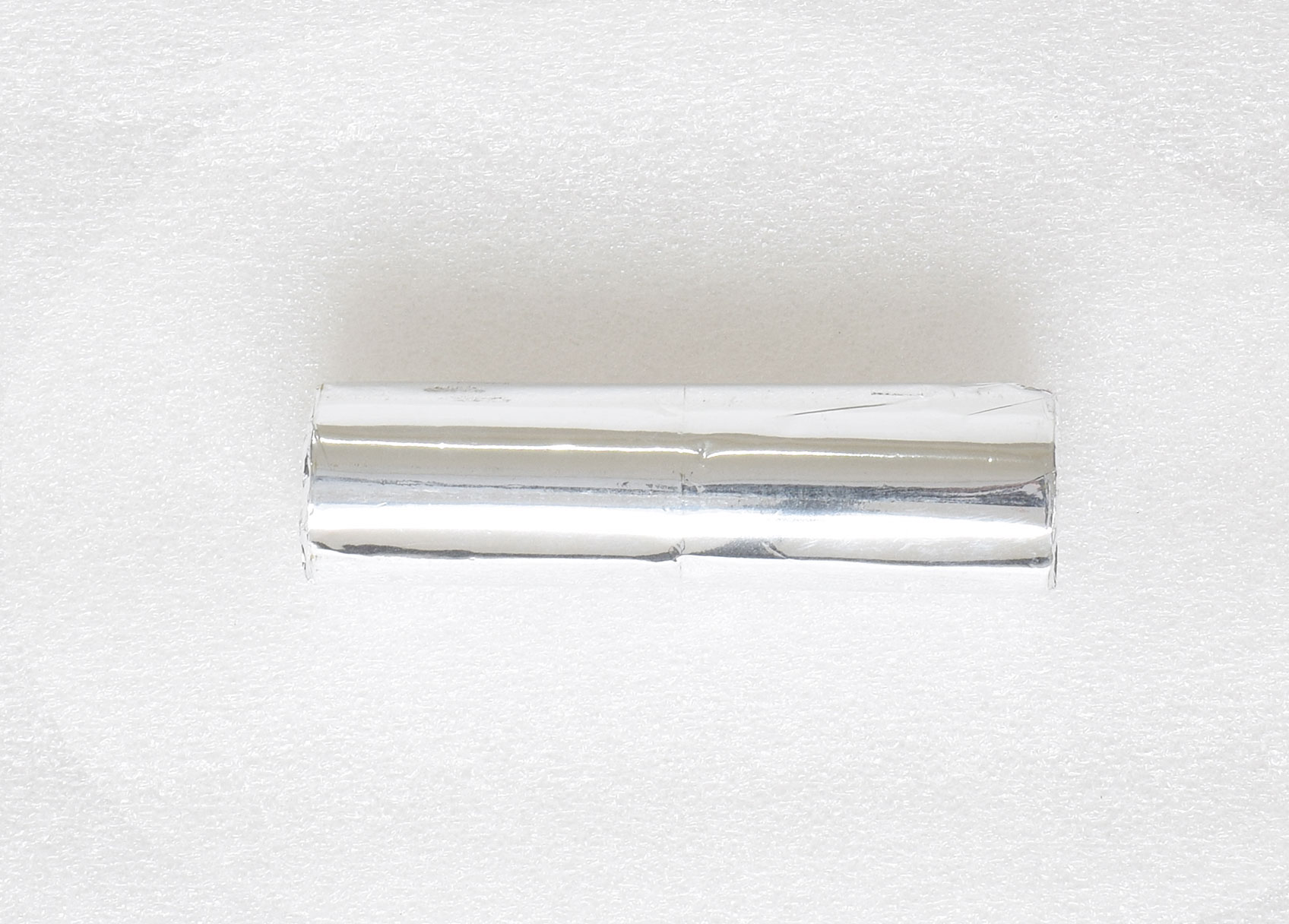

8、有日歷時鐘、微型打印機；
9、能存儲1024組測量數據；

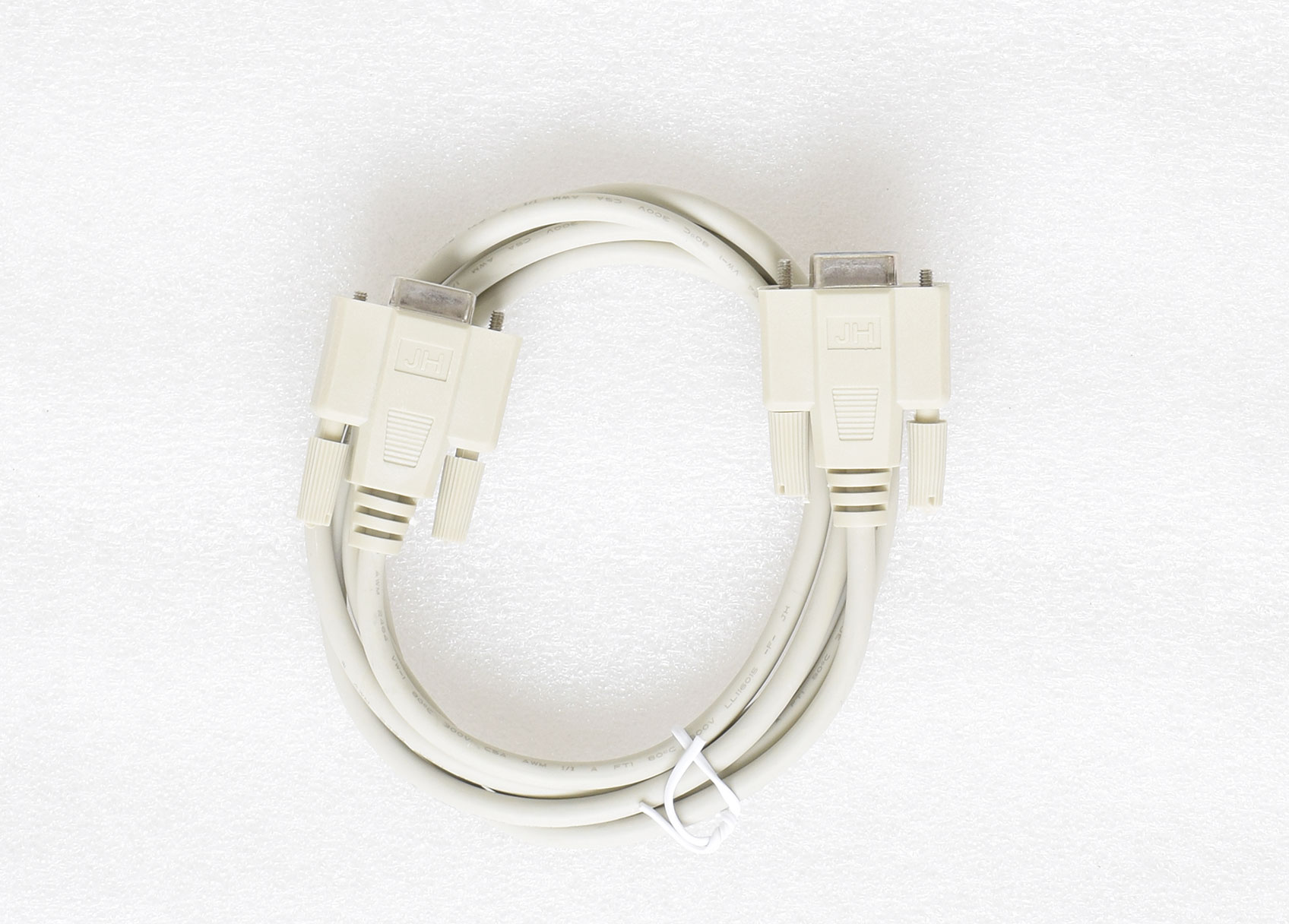

10、配有RS-232通信接口，可將數據上傳至計算機進行處理。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
參考電壓輸入范圍（有效值）	10-200V
全泄漏電流測量范圍(有效值)	0-10mA
阻性電流測量范圍(有效值)	0-10mA
容性電流測量范圍(有效值)	0-10mA
避雷器功耗	0-999W
基波電流與基波電壓間夾腳	0-360°
全電流系統測量準確度	±(讀數´3% + 1個字)
阻性電流測量準確度	±(讀數´10% + 3個字)
使用交流電源	AC 220V ±10%，50Hz ±1%
內部電池連續工作時間	3小時以上
內部電池充電時間	6小時以上
儀器尺寸	33cm×28cm×14cm
儀器重量	4kg(不含測試線包)

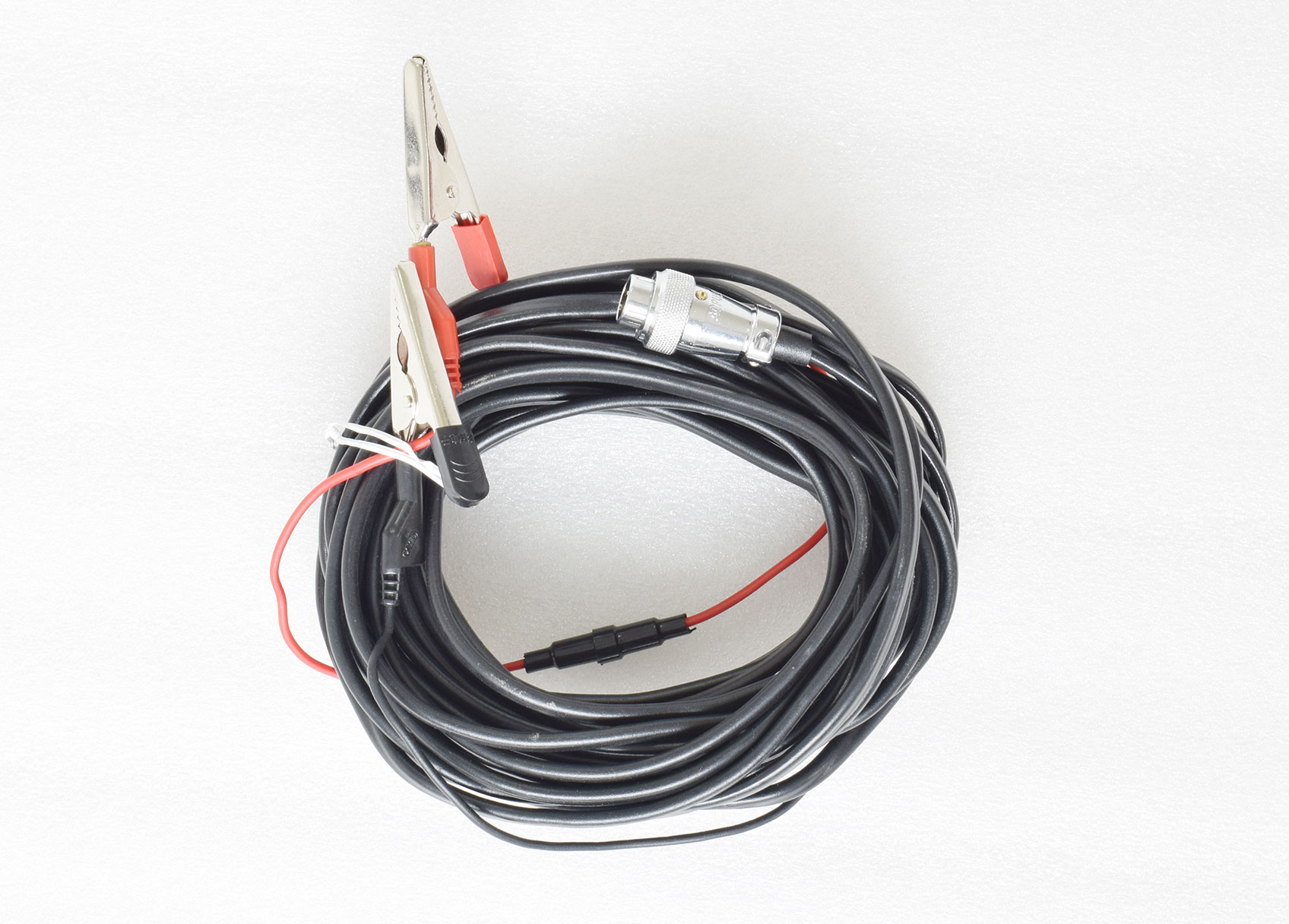

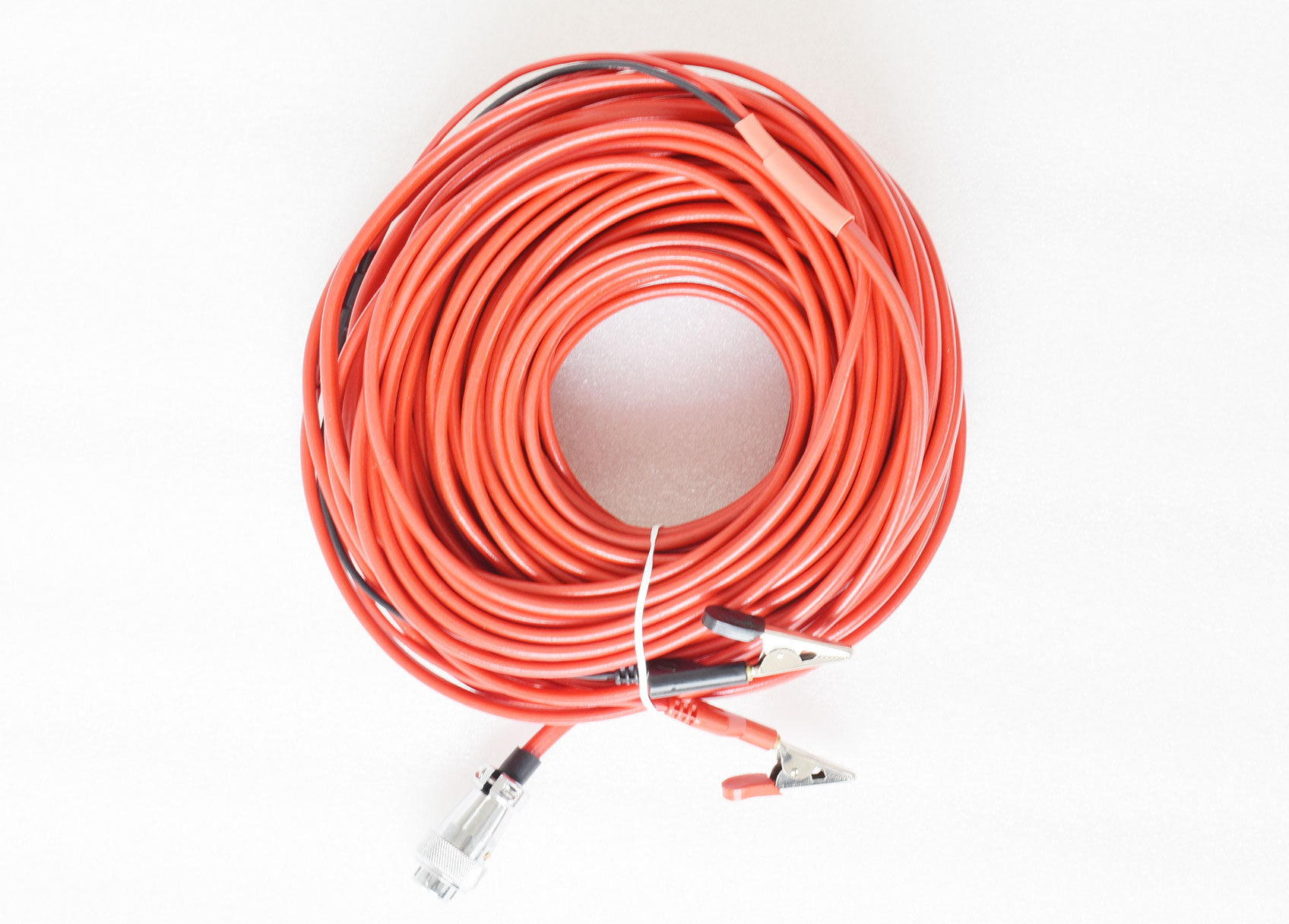

測試線包重量	2kg
